产品概述
AIFLI-DFM/TZ 粉尘浓度检测仪采用准确可靠的交流静电测量技术,通过感应空气中粉
尘粒子所携带的电荷，可实现粉尘浓度实时在线监控。
AIFLI-DFM/TZ 粉尘浓度检测仪为一体式设计，集粉尘传感器、变动器、及数字显示屏
和声光报警等为一体；操作简单，安装方便。实时在线对粉尘环境状况进行监测，及
时进行报警使环境粉尘含量控制在标准范围内，规避粉尘带来的危害。
AIFLI-DFM/TZ 粉尘浓度检测仪适用于生产车间、隧道、施工工地、仓库、堆料场、皮带及风力送料等各种产生粉尘的作业环境。
工作原理
应用环境：
AIFLI-DFM/TZ 粉尘浓度检测仪采用准确可靠的交流静电测量技术。当空气中的荷电粒子经过传感器时，粉尘粒子所携带的微弱电荷被传感器采集并传送至处理器，处理器把信号处理结果转换成与粉尘含量成线性关系的输出值。
粉尘仪功能
1、 粉尘浓度在线监测
产品实时在线检测粉尘浓度，可连续监测工作场所粉尘浓度情况。
2、 粉尘浓度值数据直读，可设置报警值，实现现场声光报警
（1）产品自带显示屏，可实现粉尘浓度值数据直读，方便使用者在检测现场随时查看
（2）可自行设置粉尘浓度报警值，仪器带有报警功能，在粉尘浓度达到报警值时，会启动声光报警。
3、 仪器有模拟量、RS485 输出
仪器有模拟量、RS485 输出，可选择接入 PLC\DCS 进行处理控制
粉尘仪 特性优点
1 、可测各类粉尘
测量介质范围宽泛，可测量任何介质的粉尘粒子
2、 浓度测量范围可定制
产品量程范围大，可定制；可应用与各类生产车间；储煤场、工地等各类作业环
境
3、 仪器免维护
传感器为无源被动型，无电子电路，传感器防止粉尘沾染、堆积，免维护。
4、 灵敏度高，可靠性高。
5、 、 粉尘仪为一体式设计，安装简单
产品一体式设计，集粉尘传感器、数字显示屏等为一体，可直接在检测现场看到浓度值， 无需再外接控制器。
粉尘仪操作更加便捷，安装更加简单
AIFLI-DFM/TZ 粉尘浓度检测仪适用于：
1、生产车间；喷涂车间、金属品生产车间、食品加工车间等所有产生粉尘的车间
2、皮带及风力送料、隧道、施工工地等相对开放性空间
3、仓库、堆料场、储煤场等仓储性空间
应用行业：
AIFLI-DFM/TZ 粉尘浓度检测仪适用于：
金属制造、建材加工、谷物加工、粮食仓储、水泥制造、石油化工化工品制造等工业行业
一、安装位置
安装位置一般选在容易产生扬尘的地方
二、安装方式：
粉尘仪采用壁挂式安装、吊装及支架式安装。
三、安装注意
1、传感器进气口及出气口不能被遮挡，否则会影响测量结果，但不会造成损坏。
2、外引电缆应就近固定，以防来回摆动，造成传输导线的机械损伤。
仪器组成及图解

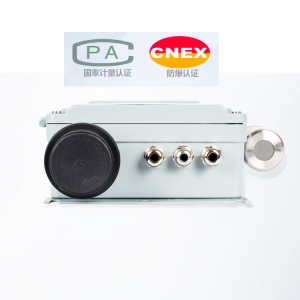

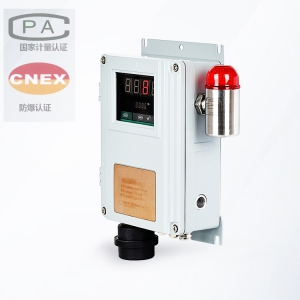

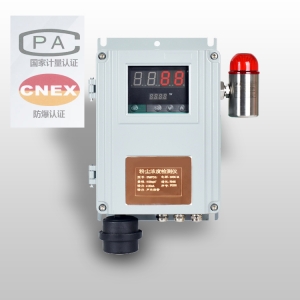

一、产品外观及组成
仪器组成：
1.仪器外壳体 作用：保护仪器内部工作单元
2.接线口 作用：连接线路到内部接线端子，即可启动仪器进行工作。
3.二次表 作用：实时显示粉尘浓度值，可设功能报警值。
4.透明显示窗 作用：方便观察显示仪上显示的粉尘浓度值。
5.传感器单元 作用：粉尘通过传感器单元时，传感器会捕捉、感应粉尘粒子所携带电荷。
6.过滤盒 作用：防止仪器内部沾染粉尘。
7.报警器 作用：粉尘浓度超标时，启动声光报警。
仪器操作及工作流程
二、将 4-20mA 输出端子接线， 与其他信号处理系统连接，方便信号的后续处理仪器操作及工作流程
一、在将仪器安装固定好之后，打开仪器，可看到接线端子，将电源与仪器电源端子连接（注意区分正负极）
仪器安装
三、启动电源，仪器即进入工作状态
（一）空气会通过传感器，频率为每 3S 一次
（二）需检测空气通过传感器部分，传感器会感应并采集气体中粉尘粒子所携带的电荷，并传送至处理器
（三）处理器把信号处理结果转换成与粉尘含量成线性关系的输出值，并显示数值在显示屏上。
产品尺寸图
基本参数
基本参数
