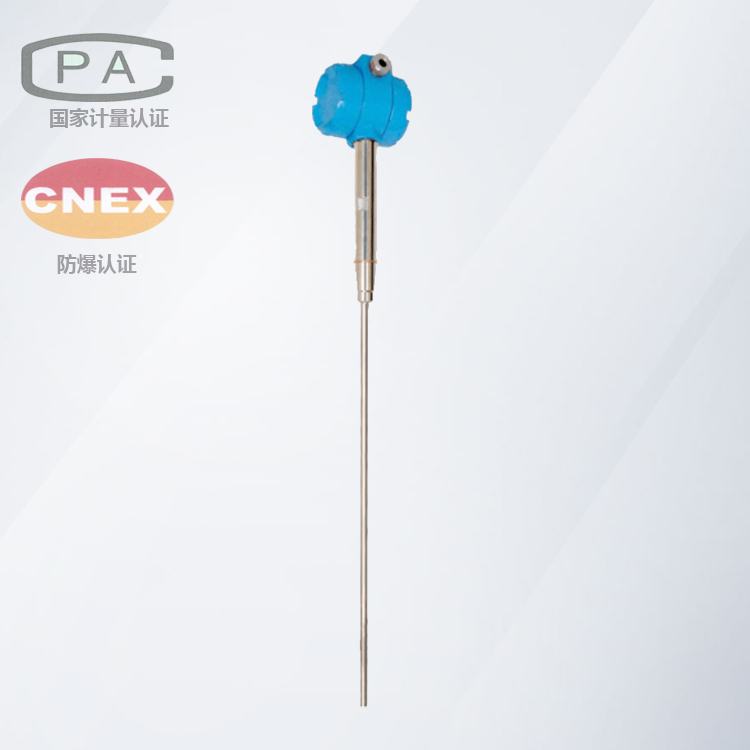

产品概述
AIFLI-DTM-G2421 粉尘浓度检测仪提供了目前世界先进的交流耦合技术。通过感应、监测尘埃粒子流经探针周围所产生的电荷感应，来确认尘埃粒子在线排放量（mg/sec）或排放浓度(mg/m
3 ）；从而实现粉尘浓度实时在线监控。
AIFLI-DTM-G2421 粉尘浓度检测仪为一体式设计，集粉尘传感器、变送器、一体；操作简单，安装方便。实时在线对粉尘状况进行监测，确保设备的正常运行、规避粉尘带来的危害。
AIFLI-G2421 型 型 粉尘浓度检测仪广泛应用于电力、冶金、水泥、制药、化工、食品制造等行业。
工作原理

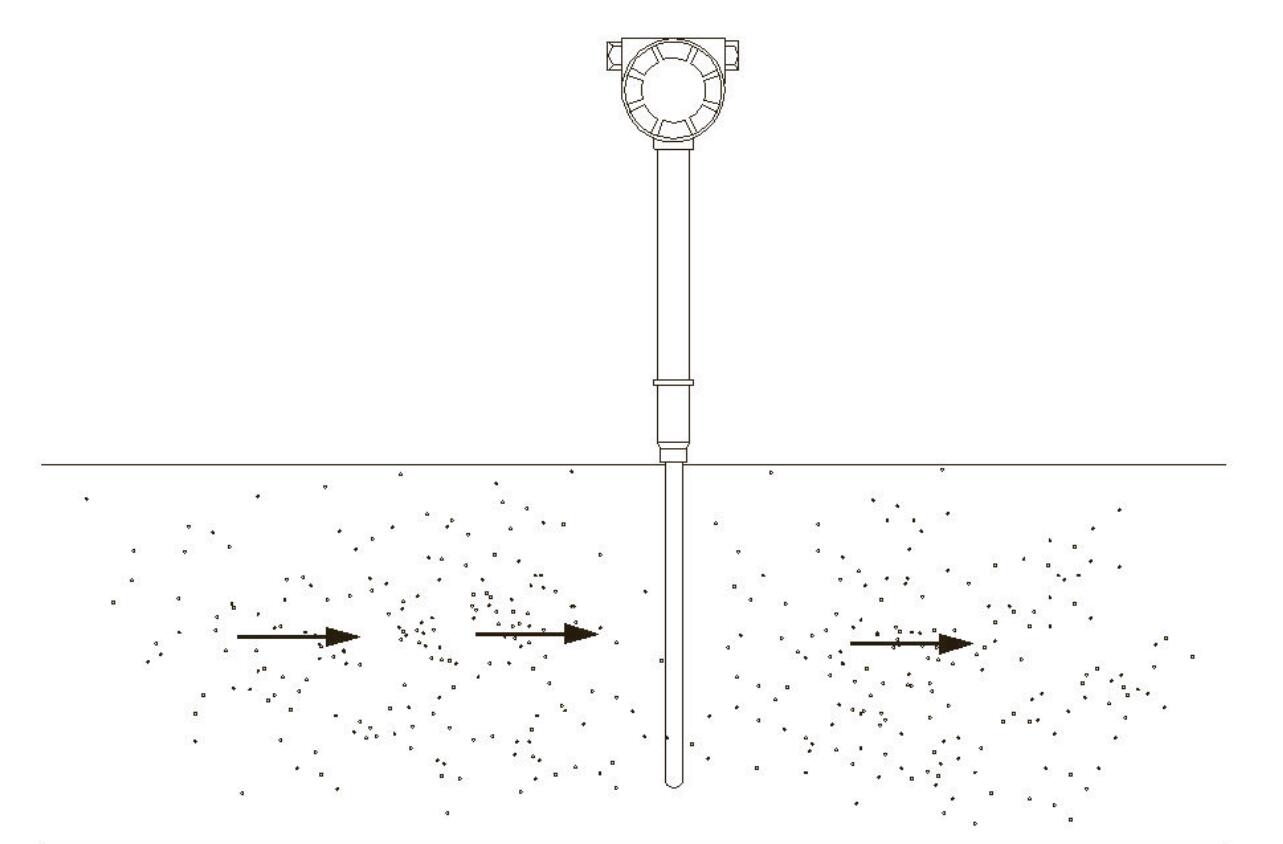

AIFLI-G2421 粉尘浓度检测仪采用准确可靠的交流静电测量技术。当粉尘粒子经过传感器时，粉尘粒子所携带的微弱电荷被传感器采集并传送至处理器，处理器把信号处理结果转换成与粉尘含量成线性关系的输出值。
特性优点
1、产品采用先进的电荷感应技术，对粉尘的探测灵敏度高
2、产品实时在线连续检测，数据精准
3、测量介质范围宽泛，可测量常见介质的粉尘粒子
4、产品输出方式：4-20mA 模拟量输出
产品标准二线制 4-20mA 电流输出，抗干扰能力强，易于远距离信号传输；对信号传输导线无特殊要求，输出电流与粉尘浓度成线性关系，方便后续的 PLC 数据处理。
5、产品特殊结构设计：
（1）免维护免清理。
（2）接线盒内置一体化变送器输出的 4-20mA 电流与粉尘感应探针之间电气隔离。
AIFLI-DTM-G2421 应用场合：
1.TRT 发电、煤气化装置
2.粉状材料回收
3.固定污染源的粉尘排放检测
4.各种燃料锅炉的烟尘排放浓度监测
5.过程粉尘输送总量监测
AIFLI-DTM-G2421 应用行业:
AIFLI-DTM-2421 型粉尘浓度检测仪广泛应用于各种工业用途；
包括：炼钢、发电、石油、化工、烟草行业、医药、建材加工、纸浆和造纸、采煤和采矿、轮胎行业、水泥制造、焚烧炉和包装等行业。

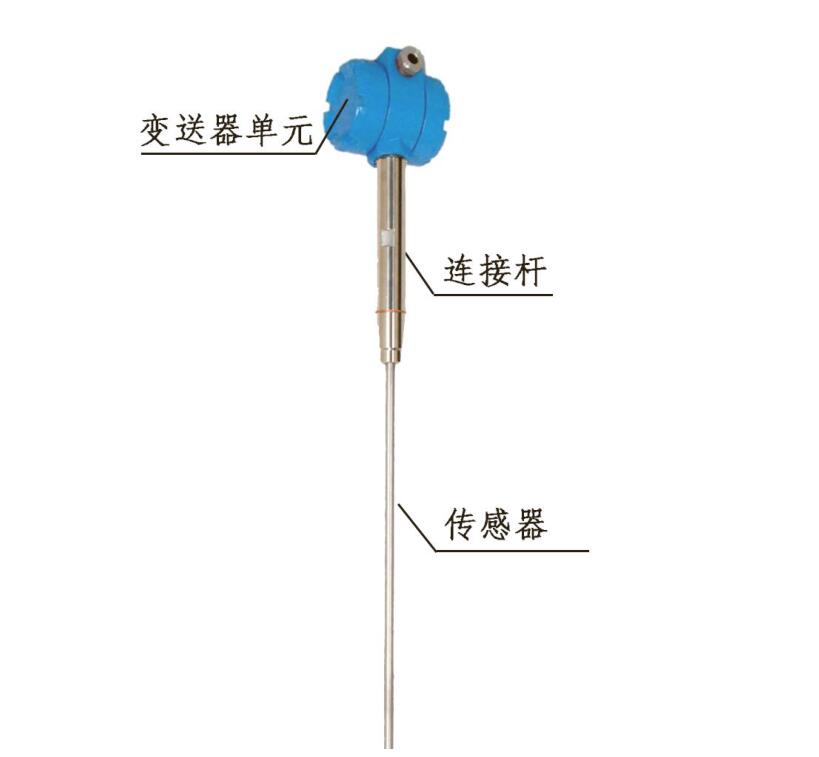

仪器为一体式设计，包括粉尘传感器、连接杆、变动器部分
仪器具体安装操作及工作流程
一、仪器的安装
安装位置
传感器最好装在距阀门、弯头 5 倍以上管径处，在水平管道安装时，不得装在底部。
注意 ：对多个箱体并联运行的煤气除尘系统，应在被测除尘箱体的出口处进入净煤气总管前的管道上开孔,将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部。
仪器组成及图解
安装方式：
1、在管道上开孔（开孔尺寸为φ28mm）
2、将在仪器上的安装底座拧下

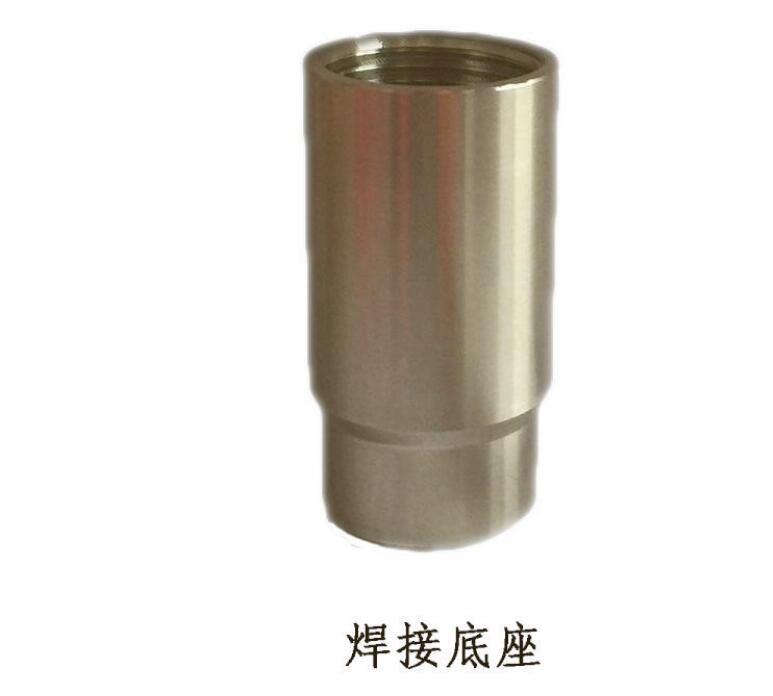

3、将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部
注意 ：
1、底座底端与管道内壁持平或突出管道内壁。底座由仪表厂家配套供应。
2、传感器与插座之间加紫铜垫，以丝扣连接并拧紧，防止管内有毒气体泄漏
二、 仪器操作流程
（一） ） 、在仪器安装在管道后，将电缆信号线连接接线端子
仪器接线：

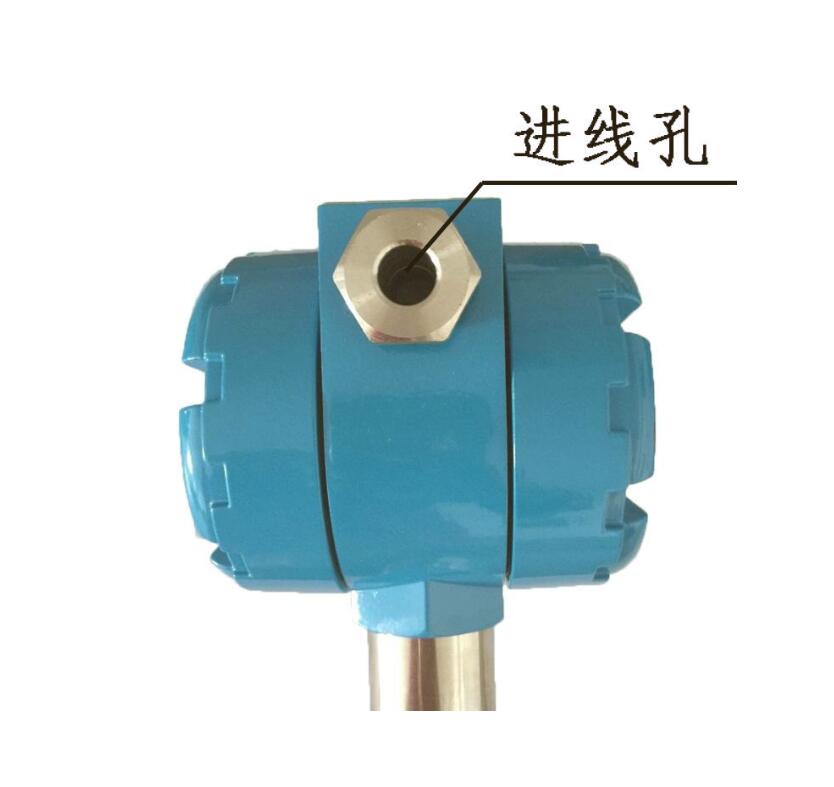

传感器接线盒为防雨式，信号电缆通过接线盒上的穿线孔，直接接到盒内的 接线端子，然后压紧密封胶圈。
注意 ：外引电缆应就近固定，以防风雨中来回摆动，造成传输导线的机械损伤。
步骤：
1、信号电缆穿进接线盒上的穿线孔
2、接到盒内的接线端子，然后压紧密封胶圈。
注意： 端子为分体结构，请从电路板上拔下，然后进行接线
二、 仪器采用二线制，输出 4-20mA 信号， 与其他信号处理系统连接，方便信号的
后续处理

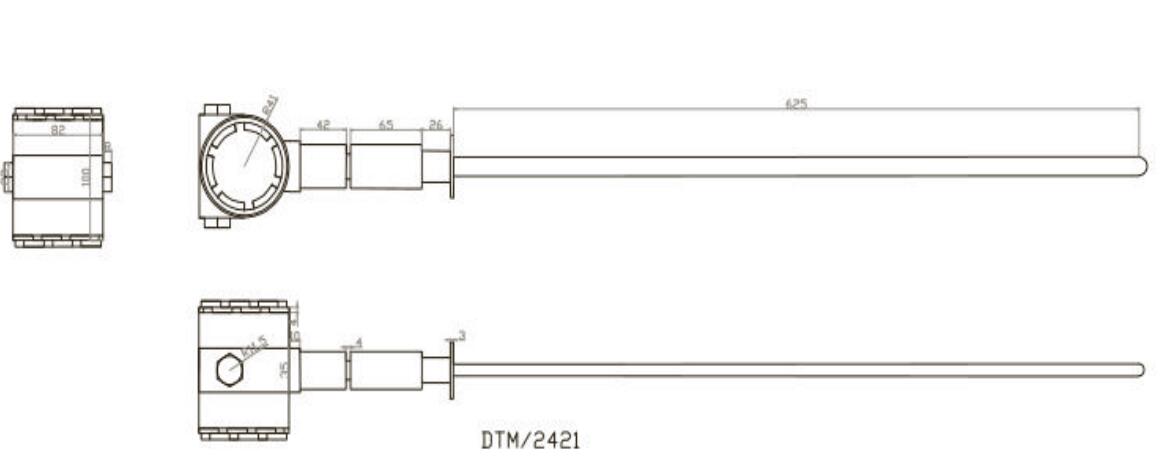

产品结构图
技术参数：
操作环境电磁场： 在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有50AT 的磁场)
操作环境保护 ：保护等级：IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装，不锈钢探针
管道气体压力： -0.1 – 1MPa
管道气体流速 ：1m/s～30m/s
管道气体温度 ：－50℃～260（标准） 400℃ 800℃ （高温型可定制）
管道外径 ：0.1米～4 米
探针结构： 400mm 750mm 800mm 1000mm 其他长度均可以根据管径定制
尘埃颗粒大小范围： 标称0.1μM～200 μM，在标称范围外仍然能够接收但信号特性有点不同。
零点漂移 (时间) ：每年低于量程的 1% 。
零点漂移 (温度) ：在指定的温度范围内，低于量程的 1%。
满量程漂移 (时间) ：每年低于量程的 1%
满量程漂移 (温度) ：在指定的温度范围内，低于量程的 1%。
线路稳定性 ：系统所有部件均选用高稳定性电子组装件。
噪音抵抗性 ：所有50 或60 赫兹音频和谐波均在信号被接收之前全部滤掉
测量范围 ：0-25、50、100、200、1000mg/M3
变送器输出方式： 二线制4 – 20mA
变送器电源： 15V – 32VDC
