建筑工地粉尘在线监测系统设备选择什么样的配置？
2020-03-19 08:40:31 admin

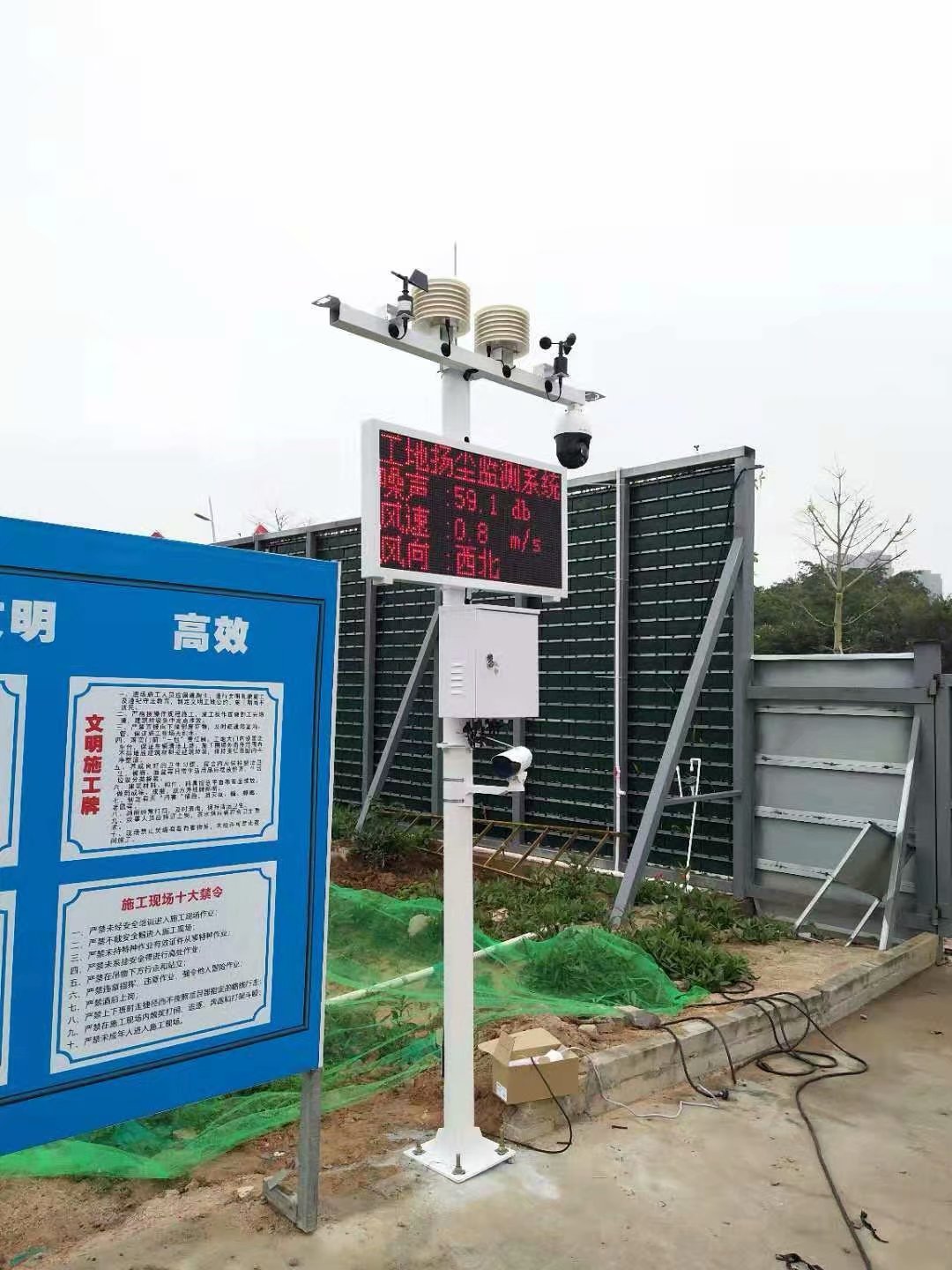

扬尘噪声抓拍实时监控系统概述
AIFLI-YC是我司拥有自主知识产权的建筑工地施工远程扬尘监控设备，符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》相关规定，进行不同声环境功能区扬尘重点监控区监测点的连续自动监测且具有完善功能的扬尘噪音监测设备，主要用于主要适用于数字城管、智慧城市、建筑工地、垃圾场、拆迁工地、码头、产业园、社区、道路扬尘环境监测监控中心；监测的数据指标包括扬尘浓度、噪音指数，气象要素以及视频画面及气象参数。通过物联网以及云计算技术，实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集；数据通过网络传输，可以在电脑、手机、平板电脑等多个终端访问.
系统组成
1、感知层：污染源在线监测仪，包括颗粒物浓度监测仪、气象五参数监测 仪、噪声监测仪和视频监控摄像机，对颗粒物浓度、气象参数、噪声和现场视频 进行连续自动在线监测;OSEN-YZ 颗粒物监测仪就可以实现扬尘的实时监测，数 据无线上报。
2、传输层：采用有线、无线、3G/4G 等方式传输各种监测数据;
3、平台层：数据服务云平台，依托在建工地扬尘与噪声监测平台的数据， 进行系统分析、提供跨区域、全时间、多层次的数据挖掘和对比，为科学治理雾 霾提供数据支撑;
4、应用层：面向不同环保局、建筑工地的客户端系统，实现基于 Web 的污 染源实时数据在线监测、现场图像和视频的监控、污染源超标报警、以及面向不 同管理层的各种管理与统计分析。
现了基于 Web 的污染源实时数据在线监测，现场图像和视频的监控(包括对前端 云台和摄像机的实时控制)、污染源超标报警、以及面向不同管理层的各种管理 与统计分析。
技术特点及优势
系统基于对城市工地扬尘污染监控管理的需求而设计，技术特点和优势主要 体现在以下三点：
(一)监测终端系统系统集成了 TSP、PM10、PM2.5、温度、湿度、风向和风速、 大气压，降雨量等多个环境参数，全天候 24 小时在线连续监测，全天候提供工 地的空气质量数据，超过报警值时还能自动启动监控设备，具有多参数、实时性、 智能化等特性;
(二)通过传感网、无线网、因特网这三大网络传输传输数据，快速便捷地更新实 时监测数据;
(三)基于云计算的数据中心平台汇集了不同区域、不同时段的监测数据，具有海 量存储空间，可进行多维度、多时空的数据统计分析，便于管理部分有序开展工 作，同时也为建立工地环境污染控制标准积累数据，以推动对空气污染的长效管 理。
（四）整个系统采用自由模块化组合，根据无组织污染监控需求，灵活增加或者 削减不同监测项目，同时自由模块化组合可以在核心传感器发生故障的情况下， 无需返修的前提下，可随时自行更换传感器，且不影响整套设备正常运行，解决 了传统设备出现故障整机返厂费时费成本的难题
| 系统配置 | ||||
| 监测指标 | 测量范围 | 分辨率 | 准确度 | 备注 |
| PM2.5 | 0-500ug/m3 | 1ug/m3 | ±10% | |
| PM10 | 0-2mg/m3 | 1ug/m3 | ±10% | |
| TSP | 0～40mg/m3 | 1mg/m3 | ±10% | |
| 风速 | 0-30m,0-60m（可选） | 0.1m/s | ±1m/s | |
| 风向 | 0～360°/16 方位 | 1° | ±3° | |
| 噪声 | 30~130dB | 31.5Hz~8kHz | ±1.5dB | |
| 温度 | -30～+70℃ | 0.1℃ | ±0.3℃ | |
| 湿度 | 0～100%RH | 1%RH | ±3%RH | |
| 压力 | 500～1100hPa | 0.1 hPa | ±0.3hPa | |
| 数据采集处理系统 | ||||
| 市电 220V 供电 | AC220V | |||
| 太阳能供电系统 | 含太阳能板及蓄电池 | |||
| 通讯方式 | RS485/232 通讯,USB 通讯 3G/4G、WIFI 无线传输、ADSL 光纤等有线传输 | |||
| 标配 3 米支架 | 高度可定制 | |||
| 户外高清 LED 屏幕 | 尺寸 105*55cm 四行显示 含控制系统及防水外框 | |||
| 高清 1080P 低码流一体化云台机，采用最新 H.265 视频压缩算法 压缩比 | ||||
| 高清网络摄像头 | 高图像质量好 130 万像素 支持 1280×960 分辨率，连续旋转，垂直方向 | |||
| +90°-90 ° | ||||
| 数据采集测量精度高，具有多路继电器输出，可以控制多点的设备。核心 | ||||
| 喷淋降尘设备 | 部件采用高性能 32 位微处理器为主控 CPU，便携式防震结构，工业化标准 设计，适合在恶劣环境中使用，继电器指示灯指示各继电器的开关状态。 |
|||
| 可联动塔吊喷淋系统，雾炮，喷水管 | ||||
云平台平台软件的功能参数
| 基本功能 |
同时具备 C/S 客户端平台和基于 WEB 管理的 B/S 系统，实时显示前端设备 所有数据参数； |
| 扬尘、噪声等传感器历史数据的查询、分析及下载，视频、图片的查询、 下载； | |
| 同比、环比分析查询； | |
| 数据报警设置查询，并向制定人员定向发送短信及邮件报警消息； | |
| 分级权限，对不同管理层实行分级管理； | |
| 支持升级外围设备的接入与控制； | |
| 通过光钎/ADSL/3G/4G 无线网络/APN/VPN 等线路接收数据及发送数据命 令； | |
| 系统支持多达 1024 路遥测设备同时接收数据； | |
| 分级权限管理，不同权限的用户可监控不同的设备，可按组或按区域分配 权限； | |
| 应急预案录入，比如工地名称、开发商、施工方、监理方的负责人和联系 方式，报警后可及时处置； | |
| 实时监控监测 |
监测 PM2.5，并能查看实时变化曲线； |
| 监测 PM10，并能查看实时变化曲线； | |
| 监测 TSP，并能查看实时变化曲线； | |
| 监测噪声，并能查看实时变化曲线； | |
| 同时监测温度、湿度、风速、风向、气象实时信息； | |
| 可在软件平台上查看实时视频，并可在平台上对视频监控进行参数设置以 及相应操作， | |
| 可在服务器平台上实时监听现场噪声污染情况； | |
| 可实现数据视频叠加的图片超标、手动抓拍、自动抓拍； | |
| 显示所有地图点位具体信息，实时查看所有点位信息； | |
| 根据扬尘地标及噪声国标用不同颜色标注污染程度； | |
| 报警联动 | 设定不同超标程度阀值，一旦超标则用相应颜色标注出超标程度，若达到 超标限值则平台自动报警； |
| 数据查询 | 可查询所有监测参数指标具体时间段的历史数据 |

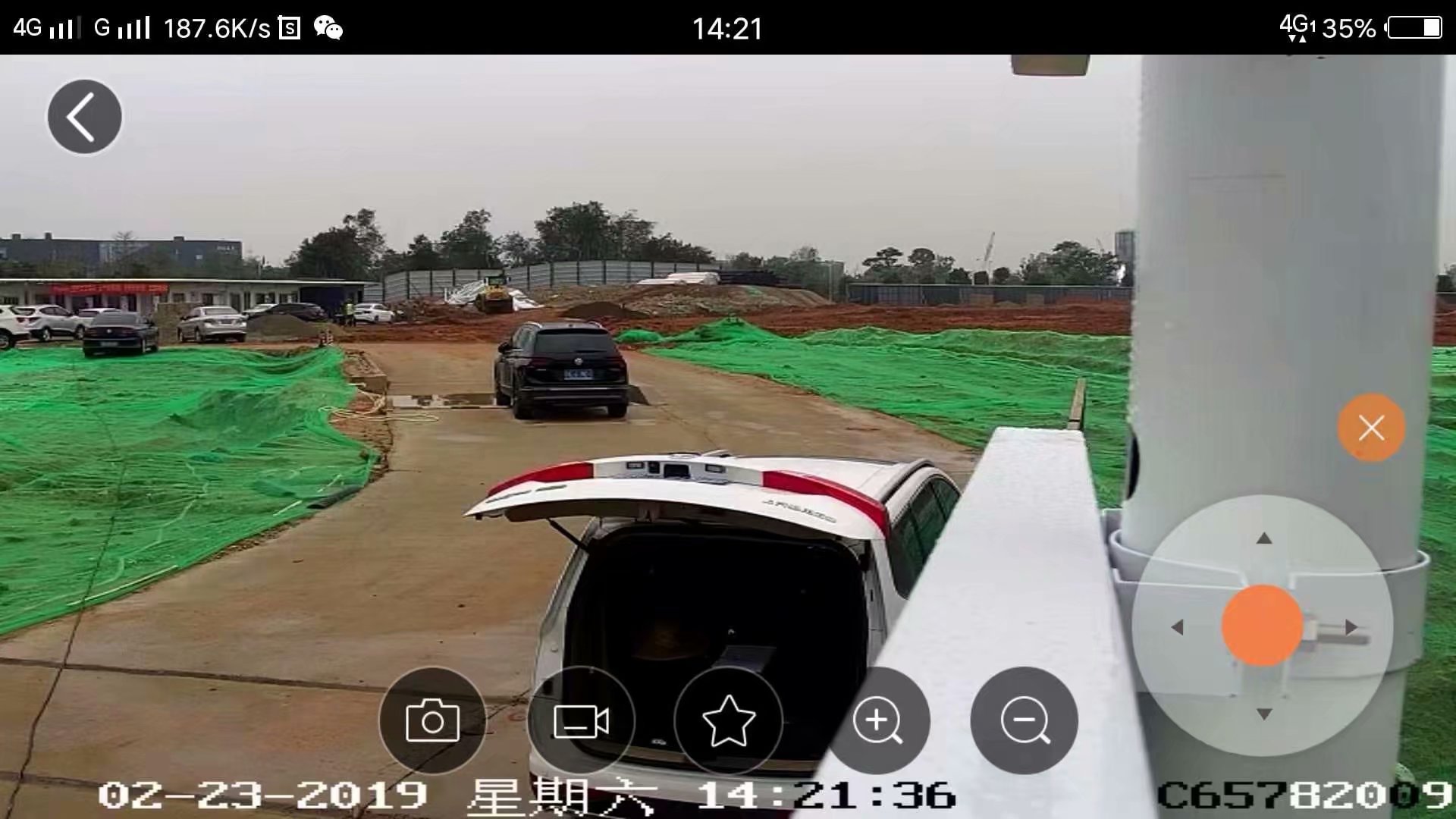

视频监控
1. 实时图像采集，可远程控制球机的移动及现场图像缩放。
2. 图像传感器：1/3 英寸 CCD
3. 传感器有效像素 P 制：≥976(H)×582(V) N 制：≥976(H)×494(V)
4. 水平解析度 ≥700TVL
5. 最低照度：大于 0.05Lux 视频为彩色模式； 0.05~0.01Lux 视频转为黑白 模式，红外灯开启。
6. 光学变倍：20 倍；数字变倍：16 倍
7. 增益控制：自动/手动/优先模式/曝光补偿/背光补偿
8. 3D 降噪支持
9. 电子快门：1/1～1/10000s
10. 宽动态支持
11. 日夜模式：自动 ICR 滤光片彩转黑
12. 补光方式：红外（夜视距离 100m）
13. 水平范围：0°～360°连续旋转；垂直范围 -15°～90°
14. 键控速度：水平：0.1°～160°/s ；垂直：0.1°～120°/s
15. 防护等级：IP66，4000V 防雷、防浪涌和防突波保护，符合 GB/T17626.5 4 级标准
高清摄像头
像素：200 万 4 寸红外支持 H.265 高效压缩算法，极大降低码率，最大支持 1920x1080@30fps 实时画面输出，100 米红外照射距离；焦距：6-1869mm，20 倍光学变倍； 支持音频报警；
云台镜头 360°全方位旋转， H.265/H.264/MJPEG； 最大支持 128G Micro SD 卡；
电源：AC24V，50W max；
支持 IP66；工作温度：-40℃-70℃。
客户端云平台及微信端，上位机软件
1、多站查询：此功能主要用于多台设备进行数据对比查询；2、历史查询：历史查询主要用于查询设备某天或某小时的数据曲线查询及报表 下载；
3、曲线分析：曲线分析是用于分析一个时间段内的要素变化，可以在曲线上进 行拖动；
站点管理：这个功能是用于添加或更站点
4、电子地图：在线状态，故障状态
5、实时数据：实时数据查询，小时平均值，日平均值数据统计，最大值最小值统计
