工业环境粉尘检测报警器 粉尘浓度检测报警器
2020-11-21 09:35:02 admin
产品概述
粉尘浓度检测仪采用准确可靠的交流静电测量技术,通过感应空气中粉尘粒子所携带的电荷，可实现粉尘浓度实时在线监控。
粉尘浓度检测仪为一体式设计，集粉尘传感器、变动器、及数字显示屏和声光报警等为一体；操作简单，安装方便。实时在线对粉尘环境状况进行监测，及时进行报警使环境粉尘含量控制在标准范围内，规避粉尘带来的危害。
粉尘浓度检测仪适用于生产车间、隧道、施工工地、仓库、堆料场、皮带及风力送料等各种产生粉尘的作业环境。
工作原理
粉尘浓度检测仪采用准确可靠的交流静电测量技术。当空气中的荷电粒子经过传感器时，粉尘粒子所携带的微弱电荷被传感器采集并传送至处理器，处理器把信号处理结果转换成与粉尘含量成线性关系的输出值。
粉尘仪功能
1、粉尘浓度在线监测
产品实时在线检测粉尘浓度，可连续监测工作场所粉尘浓度情况。
2、粉尘浓度值数据直读，可设置报警值，实现现场声光报警
（1）产品自带显示屏，可实现粉尘浓度值数据直读，方便使用者在检测现场随时查看。
（2）可自行设置粉尘浓度报警值，仪器带有报警功能，在粉尘浓度达到报警值时，会启动声光报警。
3、仪器有模拟量、RS485输出
仪器有模拟量、RS485输出，可选择接入PLC\DCS进行处理控制。
粉尘浓度检测仪采用准确可靠的交流静电测量技术,通过感应空气中粉尘粒子所携带的电荷，可实现粉尘浓度实时在线监控。
粉尘浓度检测仪为一体式设计，集粉尘传感器、变动器、及数字显示屏和声光报警等为一体；操作简单，安装方便。实时在线对粉尘环境状况进行监测，及时进行报警使环境粉尘含量控制在标准范围内，规避粉尘带来的危害。
粉尘浓度检测仪适用于生产车间、隧道、施工工地、仓库、堆料场、皮带及风力送料等各种产生粉尘的作业环境。
工作原理
粉尘浓度检测仪采用准确可靠的交流静电测量技术。当空气中的荷电粒子经过传感器时，粉尘粒子所携带的微弱电荷被传感器采集并传送至处理器，处理器把信号处理结果转换成与粉尘含量成线性关系的输出值。
粉尘仪功能
1、粉尘浓度在线监测
产品实时在线检测粉尘浓度，可连续监测工作场所粉尘浓度情况。
2、粉尘浓度值数据直读，可设置报警值，实现现场声光报警
（1）产品自带显示屏，可实现粉尘浓度值数据直读，方便使用者在检测现场随时查看。
（2）可自行设置粉尘浓度报警值，仪器带有报警功能，在粉尘浓度达到报警值时，会启动声光报警。
3、仪器有模拟量、RS485输出
仪器有模拟量、RS485输出，可选择接入PLC\DCS进行处理控制。
粉尘仪特性优点
1、可测各类粉尘
测量介质范围宽泛，可测量任何介质的粉尘粒子。
2、浓度测量范围可定制
产品量程范围大，可定制；可应用与各类生产车间；储煤场、工地等各类作业环境。
3、仪器免维护
传感器为无源被动型，无电子电路，传感器防止粉尘沾染、堆积，免维护。
4、灵敏度高，可靠性高
5、粉尘仪为一体式设计，安装简单
产品一体式设计，集粉尘传感器、数字显示屏等为一体，可直接在检测现场看到浓度值， 无需再外接控制器。
粉尘仪操作更加便捷，安装更加简单。
1、可测各类粉尘
测量介质范围宽泛，可测量任何介质的粉尘粒子。
2、浓度测量范围可定制
产品量程范围大，可定制；可应用与各类生产车间；储煤场、工地等各类作业环境。
3、仪器免维护
传感器为无源被动型，无电子电路，传感器防止粉尘沾染、堆积，免维护。
4、灵敏度高，可靠性高
5、粉尘仪为一体式设计，安装简单
产品一体式设计，集粉尘传感器、数字显示屏等为一体，可直接在检测现场看到浓度值， 无需再外接控制器。
粉尘仪操作更加便捷，安装更加简单。
应用环境：
粉尘浓度检测仪适用于：
1、生产车间；喷涂车间、金属品生产车间、食品加工车间等所有产生粉尘的车间
2、皮带及风力送料、隧道、施工工地等相对开放性空间
3、仓库、堆料场、储煤场等仓储性空间
应用行业：
粉尘浓度检测仪适用于：
金属制造、建材加工、谷物加工、粮食仓储、水泥制造、石油化工化工品制造等工业行业
一、安装位置
安装位置一般选在容易产生扬尘的地方。
二、安装方式：
粉尘仪采用壁挂式安装、吊装及支架式安装。
三、安装注意
1、传感器进气口及出气口不能被遮挡，否则会影响测量结果，但不会造成损坏。
2、外引电缆应就近固定，以防来回摆动，造成传输导线的机械损伤。
粉尘浓度检测仪适用于：
1、生产车间；喷涂车间、金属品生产车间、食品加工车间等所有产生粉尘的车间
2、皮带及风力送料、隧道、施工工地等相对开放性空间
3、仓库、堆料场、储煤场等仓储性空间
应用行业：
粉尘浓度检测仪适用于：
金属制造、建材加工、谷物加工、粮食仓储、水泥制造、石油化工化工品制造等工业行业
一、安装位置
安装位置一般选在容易产生扬尘的地方。
二、安装方式：
粉尘仪采用壁挂式安装、吊装及支架式安装。
三、安装注意
1、传感器进气口及出气口不能被遮挡，否则会影响测量结果，但不会造成损坏。
2、外引电缆应就近固定，以防来回摆动，造成传输导线的机械损伤。
仪器组成及图解

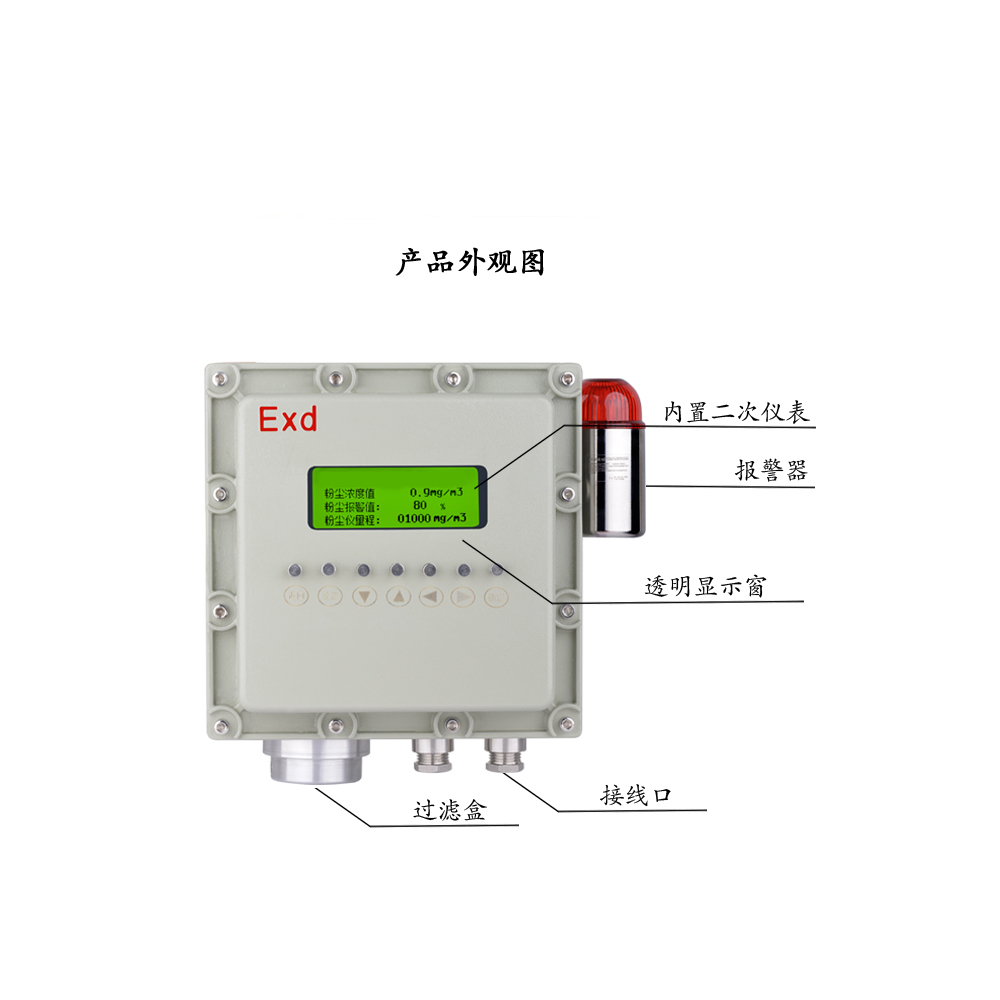

一、产品外观及组成
一、产品外观及组成
仪器组成：
1.仪器外壳体 作用：保护仪器内部工作单元。
2.接线口 作用：连接线路到内部接线端子，即可启动仪器进行工作。
3.二次表 作用：实时显示粉尘浓度值，可设功能报警值。
4.透明显示窗 作用：方便观察显示仪上显示的粉尘浓度值。

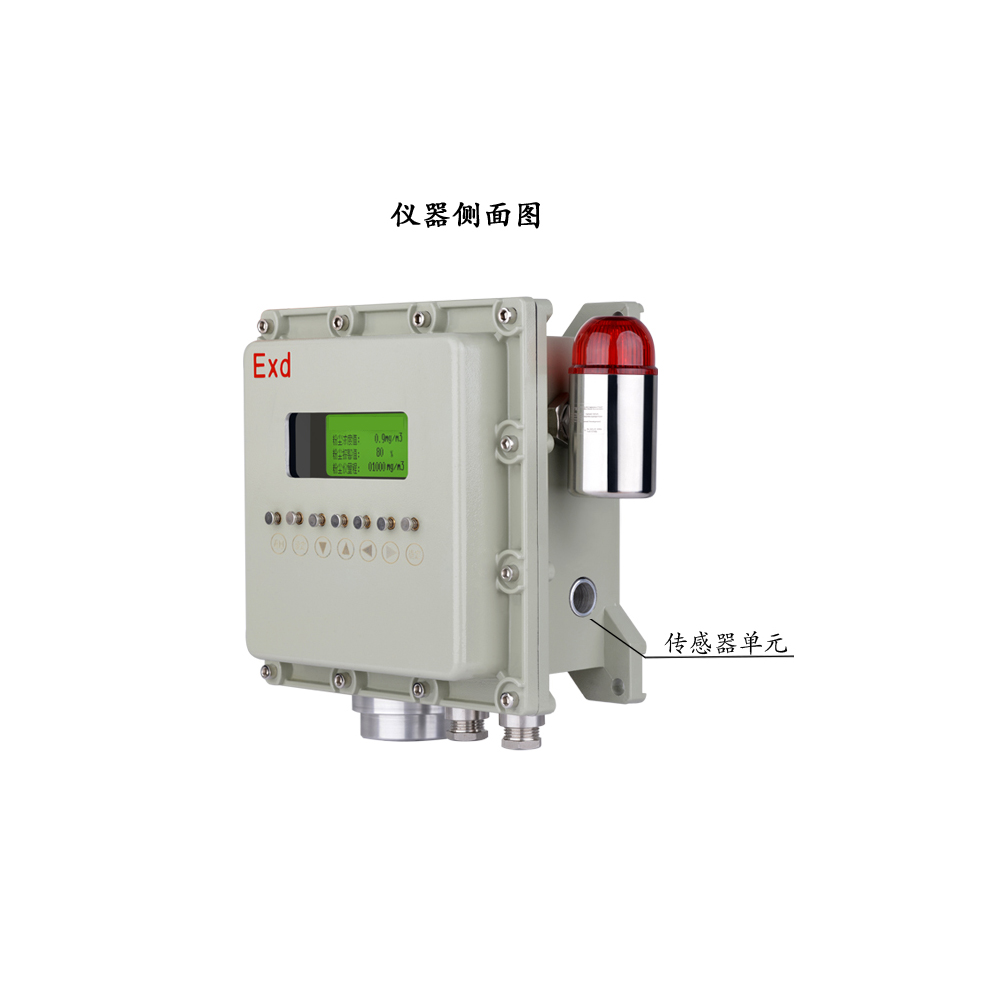

5.传感器单元 作用：粉尘通过传感器单元时，传感器会捕捉、感应粉尘粒子所携带电荷。
6.过滤盒 作用：防止仪器内部沾染粉尘。
7.报警器 作用：粉尘浓度超标时，启动声光报警。
1.仪器外壳体 作用：保护仪器内部工作单元。
2.接线口 作用：连接线路到内部接线端子，即可启动仪器进行工作。
3.二次表 作用：实时显示粉尘浓度值，可设功能报警值。
4.透明显示窗 作用：方便观察显示仪上显示的粉尘浓度值。
5.传感器单元 作用：粉尘通过传感器单元时，传感器会捕捉、感应粉尘粒子所携带电荷。
6.过滤盒 作用：防止仪器内部沾染粉尘。
7.报警器 作用：粉尘浓度超标时，启动声光报警。
仪器操作及工作流程
一、在将仪器安装固定好之后，打开仪器，可看到接线端子，将电源与仪器电源端子连接（注意区分正负极）

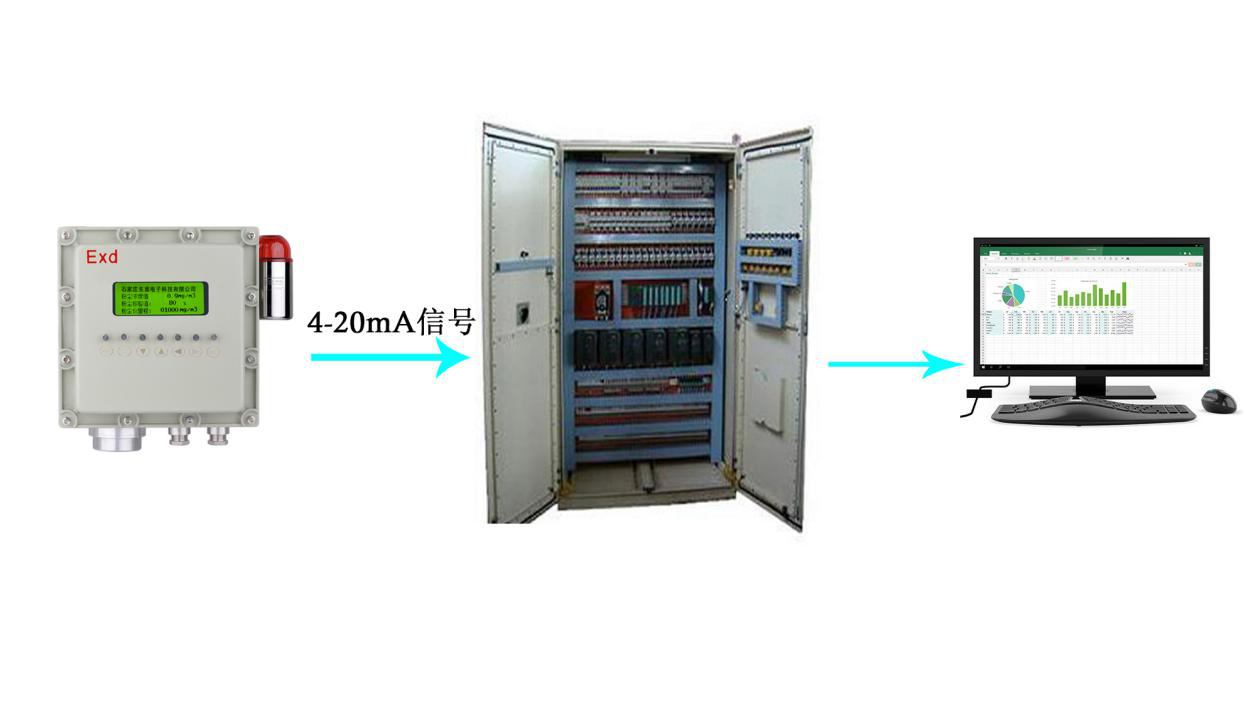

二、将4-20mA输出端子接线，与其他信号处理系统连接，方便信号的后续处理
三、粉尘浓度报警值的设定：
设置粉尘浓度报警值，在量程范围内可任意设置数值为报警值。
例如：粉尘浓度量程为0-100mg/m³时，则在0-100此区间内的任意数值均可设置为报警值。 注：可根据实际工况设定报警值。

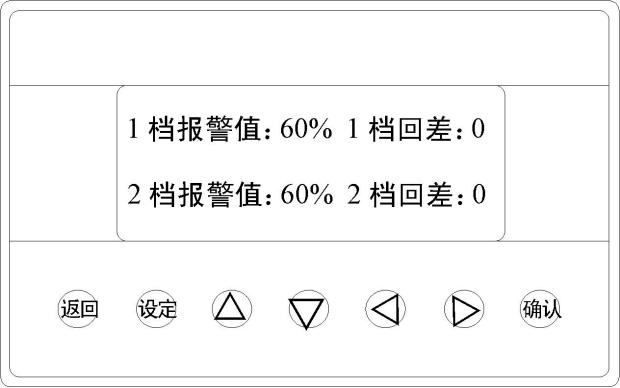

运行画面下按▽键进入报警值参数设置，按设定键依次分别设置二档报警值百分比和报警回差参数，每设置好一个参数后按确认键保存并转跳至下一参数设置。当测量值达到1档报警值时，第一触点闭合，同时本地声光报警启动。达到2档报警值时，第二触点闭合。回差值用于触点输出的回差设定，回差值设定不能大于报警值，当测量值低于回差设定值以后继电器触点断开。设置完成后按返回键返回运行画面。
四、启动电源，仪器即进入工作状态
（一）空气会通过传感器，频率为每3S一次。
（二）需检测空气通过传感器部分，传感器会感应并采集气体中粉尘粒子所携带的电荷，并传送至处理器。
（三）处理器把信号处理结果转换成与粉尘含量成线性关系的输出值，并显示数值在显示屏上。

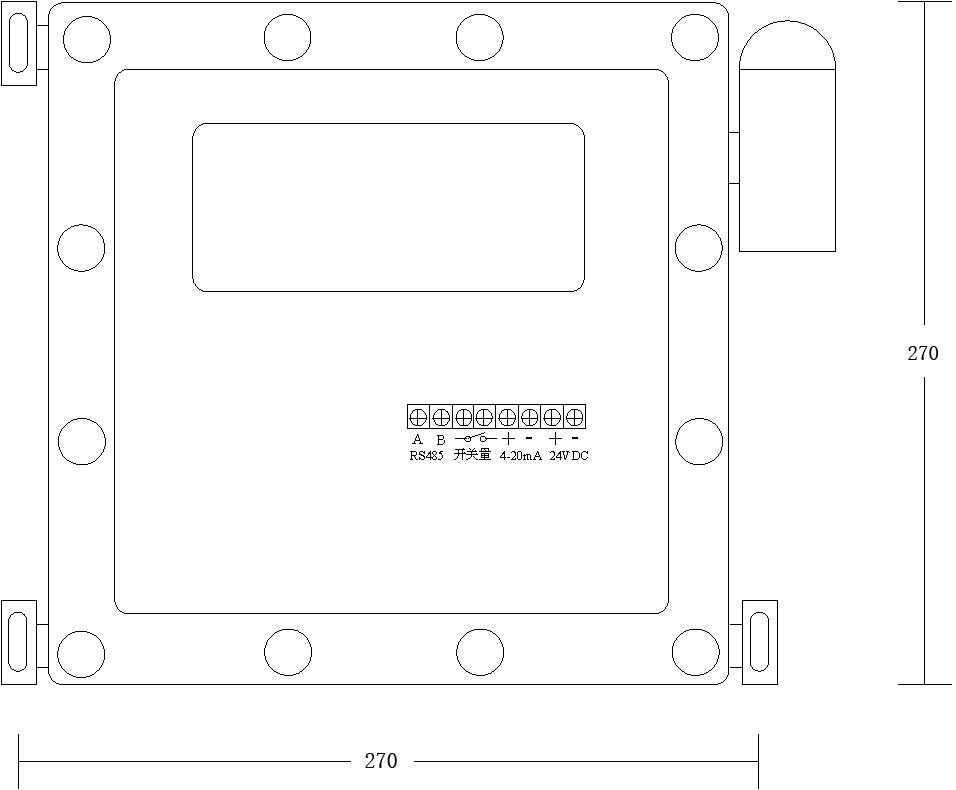

产品尺寸图
基本参数
| 型号信息 | 产品名称 | 粉尘检测仪 |
| 型号 | AFILI-DFM-FB | |
| 可测物质 | 0-200μm范围粉尘 | |
| 工作条件 |
电源 | 24VDC（±10％） 3A（±10％） |
| 环境温度 | -25℃~ 85℃ | |
| 环境湿度 | <90％ | |
| 工作噪声 | <60dB | |
| 防护等级 | IP66 | |
| 输出 | 模拟量 | DC4-20mA |
| 报警输出 | 声光报警 | |
| 通讯接口 | RS485 | |
| 测量范围 | 标准 | 0-100/200/1000mg/m³…10g/50g/m³定制 |
| 定制 | 量程为区间范围，范围内量程大小均可定制 | |
| 外形尺寸 | 270×270×130mm(L×W×H) |
